Дважды мигающий красный индикатор на телевизорах Philips является сервисным кодом ошибки, который формируется еще до полноценного запуска системы. В большинстве моделей, включая шасси QFU1.1, QFU1.2 и QFU2.1, этот сигнал идентифицируется как Layer 1 Error.
Layer 1 Error означает критический сбой на начальном уровне инициализации. Процессор не может установить корректную связь с периферией или внутренними контроллерами. Чаще всего фиксируется ошибка обмена данными по шине I2C или отсутствие ответа от самого процессора.
На этом этапе телевизор еще не переходит к запуску подсветки или графической подсистемы. Индикация формируется исключительно логикой контроля старта, без участия операционной системы или программного интерфейса пользователя.
Дважды мигающий красный индикатор не является случайной индикацией. Это зафиксированный сервисный код, который используется для быстрой локализации неисправности без разборки устройства.
Первичная диагностика: отделение питания от основной платы
Диагностика телевизора Philips с кодом «2 мигания» начинается с идентификации шасси. Для этого проверяется наклейка на задней панели телевизора, где указана модель и номер шасси (QFU, TPM, QV).

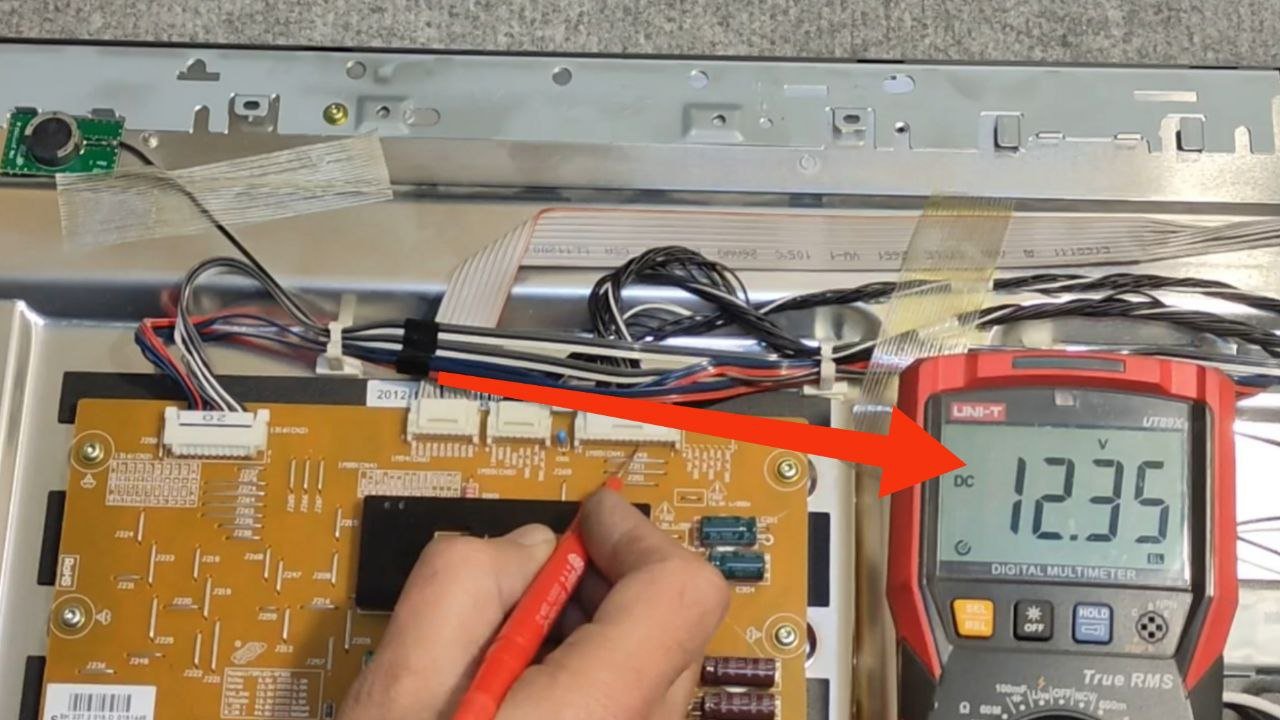

После определения шасси выполняется проверка напряжения дежурного режима. Замер проводится мультиметром на выходе блока питания. Контрольным значением является стабильное напряжение +12V в дежурном режиме.
Если напряжение +12V присутствует и не проседает, блок питания считается исправным. Отсутствие запуска телевизора при наличии стабильного питания означает, что основная плата не формирует сигнал активации силовых цепей.
В такой конфигурации неисправность локализуется на Main Board. Блок питания не является причиной ошибки, так как он корректно работает в дежурном режиме и готов к запуску.
Таким образом, код «2 мигания» при исправном питании указывает на критический сбой процессора или цепей связи на основной плате. Дальнейшая диагностика должна выполняться с учетом конкретного модельного ряда и типовых аппаратных дефектов.
Расшифровка кода «2 мигания» по модельному ряду и типу шасси
| Модельный ряд / Шасси | Код ошибки | Реальная техническая причина | Рекомендуемое действие |
|---|---|---|---|
| Philips QFU (6000 / 7000 серия) | 2 мигания | Деградация BGA-монтажа процессора Fusion | Реболлинг процессора (перекатка чипа) |
| Philips TPM (бюджетные серии) | 2 мигания | Сбой программного обеспечения NAND/EMMC или срабатывание защиты LED | Восстановление прошивки или диагностика планок подсветки |
| Philips QV (Android TV) | 2 мигания | Аппаратная ошибка процессора Marvell | Замена основной платы или реболлинг процессора |
Для телевизоров серий 6000 и 7000 на шасси QFU код «2 мигания» в большинстве случаев связан с физической деградацией контактов процессора Fusion. Постоянная тепловая нагрузка приводит к нарушению BGA-соединений между чипом и платой.
В бюджетных моделях на шасси TPM тот же код может формироваться по разным причинам. Помимо сбоев в NAND или EMMC-памяти, индикатор может сигнализировать о срабатывании защиты драйвера подсветки. Поэтому перед вмешательством в Main Board необходимо проверять узел LED.
Для моделей Philips на шасси QV с Android TV двукратное мигание красного индикатора указывает на аппаратную ошибку процессора Marvell. В таких случаях отказ не устраняется программными методами.
Таблица используется для предварительного определения объема ремонта. Она позволяет отделить программные сбои от физических дефектов процессора и избежать необоснованной замены блока питания.
Диагностика и методы устранения Layer 1 Error на Philips
После определения шасси и проверки стабильности напряжения +12V проводится детальная аппаратная диагностика. Проверка начинается с внешнего осмотра Main Board, поиска следов перегрева, трещин в BGA-соединениях или видимых дефектов пайки.
Временное решение — прогрев процессора. Используется специальная паяльная станция или термопистолет для кратковременного разогрева чипа. Прогрев позволяет восстановить контакт контактных шариков BGA на несколько запусков. Этот метод не устраняет проблему окончательно, служит лишь для подтверждения локализации дефекта.
Профессиональное решение — реболлинг процессора. Под этим понимается полное распаивание чипа, очистка контактных шариков, повторная установка и перекатка с точным контролем высоты BGA. Реболлинг устраняет проблему деградации соединения и обеспечивает стабильный запуск телевизора на длительный срок.
Алгоритм действий для сервисного техника:
- Идентификация шасси телевизора по наклейке на задней панели.
- Замер напряжения дежурного режима +12V мультиметром.
- Если напряжение стабильное — локализация дефекта на Main Board.
- Визуальный осмотр BGA-процессора Fusion и узлов питания.
- Для подтверждения локализации можно выполнить временный прогрев чипа.
- Профессиональное устранение — реболлинг процессора или замена Main Board в зависимости от модели и типа шасси.
- В бюджетных моделях TPM дополнительно проверяется NAND/EMMC и LED-планки, восстановление программного обеспечения при необходимости.
Выполнение этого алгоритма позволяет точно определить причину кода «2 мигания» и устранить сбой Layer 1 Error без лишних замен узлов, обеспечивая стабильную работу телевизора Philips.
