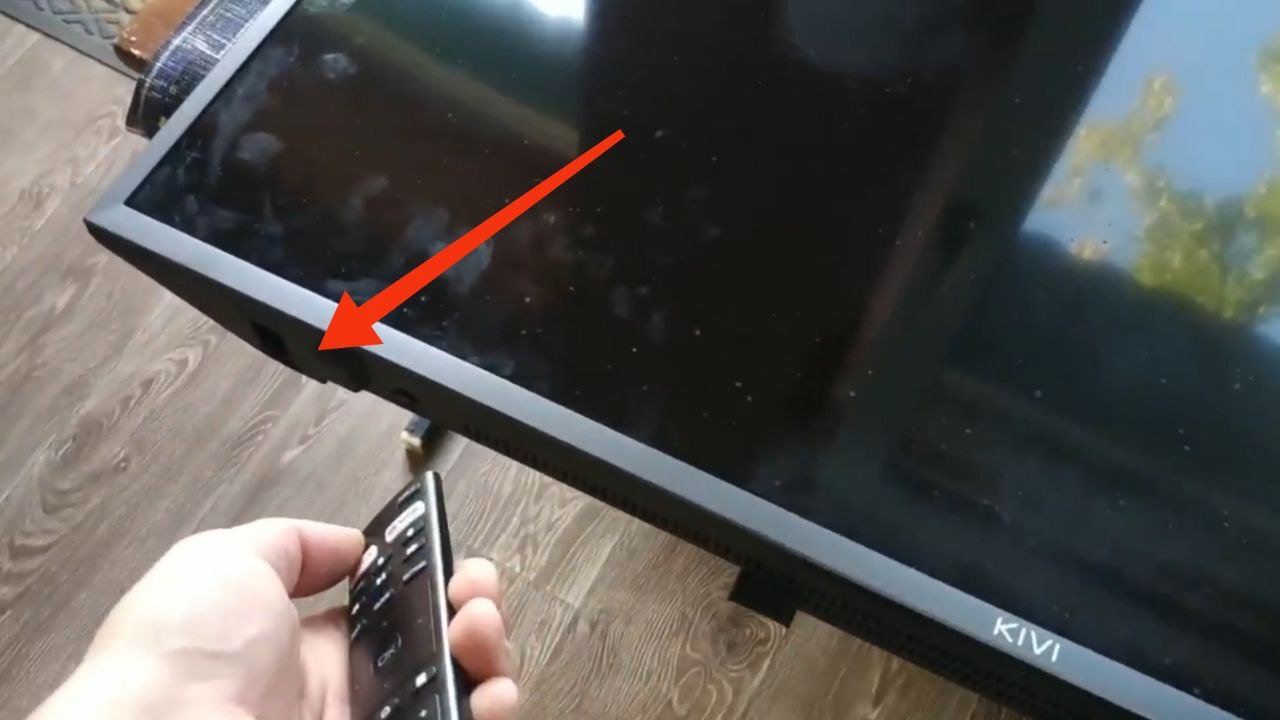

Если при нажатии любых кнопок пульта дистанционного управления индикатор питания телевизора KIVI мигает (см. диагностический скриншот), это означает, что главный процессор платы управления (Main Board) находится в рабочем состоянии и получает питание.
Мигание индикатора в момент нажатия кнопок является прямым подтверждением того, что инфракрасный приёмник получает сигнал, команда доходит до процессора и корректно обрабатывается. Логическая часть телевизора активна, дежурное питание присутствует.
При такой симптоматике неисправность пульта дистанционного управления исключается. Также исключается обрыв или отказ ИК-приёмника. Процессор реагирует на внешние команды, что подтверждает исправность управляющей логики.
Отсутствие включения экрана при сохранённой реакции индикатора означает, что проблема не связана с Main Board. Команда включения формируется, но не приводит к переходу телевизора в рабочий режим.
Причина локализуется в силовых цепях, которые не могут запуститься или не проходят проверку во время старта. После подачи команды питания происходит попытка активации блока питания и смежных узлов, однако система защиты прерывает запуск.
Типичный сценарий следующий: процессор формирует сигнал включения, блок питания начинает выход из дежурного режима, после чего выполняется контроль напряжений. При выявлении просадки или нестабильности по одной из ключевых линий старт прерывается.
Снаружи это проявляется как кратковременное мигание индикатора с последующим возвратом телевизора в дежурный режим без появления изображения. Повторное нажатие кнопок снова вызывает реакцию индикатора, что подтверждает работоспособность процессора.
Таблица аппаратной диагностики по поведению индикатора KIVI
| Симптом | Возможная причина | Что проверить |
|---|---|---|
| Мигание индикатора при нажатии кнопок, экран черный | Срабатывание защиты блока питания или драйвера подсветки | Наличие и стабильность напряжения 12V на выходе БП, запуск линии 50–60V питания LED |
| Индикатор светится синим, звук присутствует, изображения нет | Обрыв или деградация светодиодов подсветки | Целостность LED-планок, проверка методом фонарика на наличие логотипа или меню |
| Телевизор самопроизвольно перезагружается циклически | Износ или ошибки памяти EMMC | Состояние прошивки, возможность восстановления через USB или замена микросхемы памяти |
Мигание индикатора при нажатии кнопок пульта в сочетании с черным экраном означает, что процессор инициирует запуск, но не получает подтверждения стабильной работы силовых линий. Чаще всего фиксируется просадка напряжения по линии 12V, из-за чего блок питания переходит в защитный режим.
При свечении индикатора синим цветом и наличии звука центральная плата и аудиотракт работают в штатном режиме. Отсутствие изображения указывает на отказ узла подсветки. Проверка выполняется освещением матрицы внешним источником света с поиском статического изображения или логотипа.
Постоянный самопроизвольный ребут без участия пользователя характерен для проблем с памятью EMMC. Процессор запускается, считывает данные прошивки с ошибками и инициирует повторную перезагрузку. В этом случае аппаратные узлы питания могут быть исправны.
Таблица используется для первичной локализации неисправности до разборки телевизора. Она позволяет отделить проблемы логики управления от отказов силовых или периферийных узлов.
Hard Reset телевизора KIVI через аппаратную кнопку питания
Hard Reset используется для проверки корректности старта телевизора при подозрении на программный сбой без вмешательства в аппаратную часть. Процедура выполняется через физическую кнопку питания, расположенную на корпусе телевизора.
Перед началом процедуры телевизор должен быть полностью отключен от сети питания. Состояние дежурного режима недопустимо. Кабель питания должен быть вынут из розетки.
Для выполнения Hard Reset необходимо зажать и удерживать кнопку питания на корпусе телевизора. Кнопка не отпускается на протяжении всего процесса подключения питания.
Не отпуская кнопку питания, подключить кабель питания к розетке. Кнопку продолжать удерживать до появления реакции индикатора или визуальных признаков инициализации.
После начала процесса сброса кнопку питания можно отпустить. Телевизор выполняет принудительную инициализацию стартовых параметров и повторную попытку запуска.
Если после Hard Reset индикатор продолжает мигать без запуска экрана, это подтверждает аппаратный характер неисправности. Процедура в таком случае не влияет на поведение телевизора.
В случае циклического мигания индикатора или повторных перезагрузок после Hard Reset следует рассматривать проблему с памятью EMMC или прошивкой. Для восстановления используется USB-порт и файл прошивки MstarUpgrade.bin.
Hard Reset не устраняет неисправности блока питания, подсветки или деградацию электронных компонентов. Процедура применяется исключительно как этап первичной диагностики перед переходом к аппаратным измерениям.
После подтверждения отсутствия эффекта от Hard Reset дальнейшая проверка выполняется путем измерения напряжений на выходах блока питания и анализа работы драйвера подсветки.
